如何處理充氣柜的穿墻套管碎裂故障

發布時間:2022-03-24 10:38:33

應用于110kV變電站中的10kV充氣柜常常產生SF氣體泄漏,構成氣壓下降,影響開關柜電氣絕緣功用,給開關柜作業帶來安全隱患。現針對此類產品規劃設備中的一些問題進行分析總結,供咱們一同分析談論,并作改進,以根絕類似問題產生。

1問題現象及分析

1.1問題現象

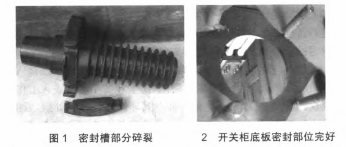

10kV充氣柜作業一段時間后,低氣壓報警主張,斷路器氣室壓力下降,經SF氣體檢漏儀檢測為穿墻套管部分漏氣,拆開穿墻套管后發現密封槽部分碎裂,如圖1所示,開關柜底板密封部位完好,如圖2所示。



1.2問題分析

如圖1所示,穿墻套管密封槽部分碎裂產生氣體泄漏,與穿墻套管協作部分的密封面光滑無缺點。開關柜一開始在設備出廠后無漏氣現象,作業一段時間,斷路器開關分合操作幾回后出現氣體泄漏。現咱們針對穿墻套管聯接結構進行分析。

1.2.1穿墻套管上部聯接結構分析

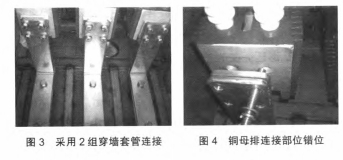

穿墻套管上部與開關柜斷路器下出線銅母排直接聯接,銅母排直接與斷路器靜觸座支架硬聯接,由于此開關柜為大電流1600A,故選用2組穿墻套管,如圖3所示。吊銷銅母排后,銅母排聯接部位出現錯位,如圖4所示。由此可見穿墻套管在銅母排聯接后存在很大的聯接應力,當開關柜斷路器分合閘時,此應力直接效果于穿墻套管上,斷路器的分合操作力悉數傳遞給穿墻套管,大大增加了穿墻套管的應力變形,在必定的效果力下穿墻套管就產生了碎裂。



1.2.2穿墻套管下部聯接結構分析

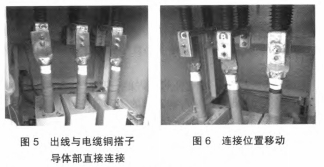

穿墻套管下部為出線,與電纜銅搭子導體部直接聯接,如圖5所示。吊銷聯接螺栓后產生聯接方位移動,如圖6所示。此現象闡明電纜銅搭子與穿墻套管存在很大的聯接變形,并產生應力,在電纜通電后產生的電動力和聯接應力進一步效果于穿墻套管,使得穿墻套管產生碎裂。



1.2.3穿墻套管密封面聯接結構分析

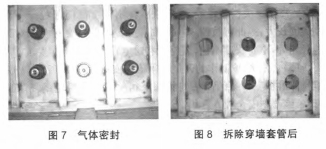

穿墻套管與開關柜經過О形密封圈與開關柜拋光面底板用螺栓壓緊固定,構成氣體密封,如圖7所示,吊銷穿墻套管后如圖8所示。2個穿墻套管方位較遠,在充氣后氣室底板簡略產生變形,螺栓固定后相同存在變形應力,長時間作業后穿墻套管存在碎裂的或許。



問題處理方法

上述均為硬聯接方法產生的應力直接效果于穿墻套管,而穿墻套管為環氧樹脂資料,是全部聯接件中最為單薄的部分,其很或許會直接因所產生的應力而產生碎裂,從面導致漏氣現象產生。針對上述存在的問題,現改進如下:

(1)穿墻套管上部與斷路器開關靜支架聯接選用軟聯接方法,一方面能夠去除銅母排硬聯接產生的應力,其他還可吸收斷路器操作時的分合閘彈跳效果力。

(2)穿墻套管下部與電纜銅搭子導體部分聯接選用軟聯接過渡,如圖9所示,能夠去除硬聯接產生的應力,一同消除電纜通電后產生的電動力,隔絕了對穿墻套管的應力效果。

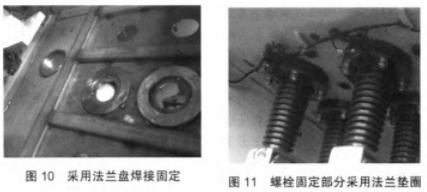

(3)穿墻套管與開關柜底板密封固定部位選用法蘭盤焊接固定設備,如圖10所示,保證穿墻套管與開關柜底板觸摸部分平整無變形。一同螺栓固定部分選用法蘭墊圈,如圖11所示,保證了螺栓緊固力均勻效果于穿墻套管,然后消除了穿墻套管密封固守時的不均勻固定應力。



經過了解充氣柜漏氣問題,查找出其是由穿墻套管碎裂引起,然后進一步分析并從根本上處理了問題,總結了充氣柜一次導體硬聯接應用于穿墻套管存在的結構問題,為往后充氣柜類似結構的規劃供應了一些學習。
