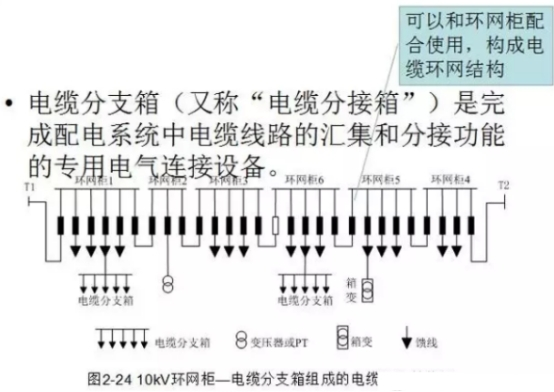

電纜分支箱組成結構

電纜分支箱首要由箱體外殼、套管（母線）、帶電指示器和硅橡膠預制式電纜接頭組成。

電纜分支箱內含有開關設備，既可起一般的電纜分支箱的分接、分支效果，又可起供電電路的操控、轉化以及改動運轉方法的效果。

環網柜是環網運轉方法的重要設備，是將一組高壓開關設備裝置于鎧裝結構柜體內或做成拼裝距離式環網供電單元的電氣設備。

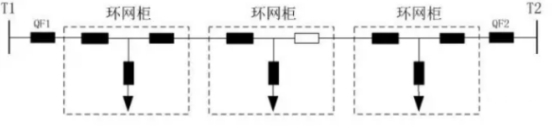

雙側電源環網供電圖

環網柜的根本組成單元

柜（殼）體

母線

負荷開關

熔斷器（或負荷開關—熔斷器組合電器）

斷路器

阻隔開關

電纜插接件

二次操控部件等

環網柜配電單元組成結構

一般由3個距離組成，包括兩個進出線距離和變壓器距離。進出線距離首要用于缺陷線路的阻隔，以及通過調整電源方歷來恢復正常供電。變壓器距離則通過組合電器來對變壓器內部短路缺陷進行快速切除。

實例運用

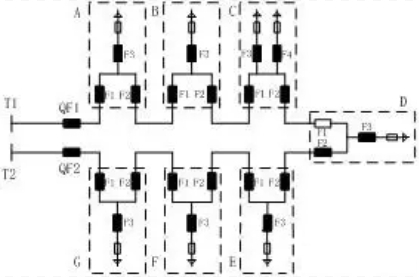

環網供電系統一次接線圖a）正常運轉

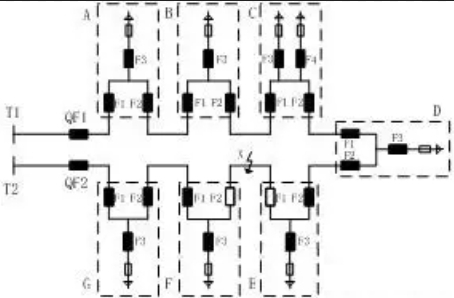

環網供電系統一次接線圖b）故障阻隔后
